Klasični mini breadboard

Breadboard je pločica na kojoj gradiš krug a da ništa ne lemiš. Komponente i žice utisnu se u njegove rupice, a spojevi unutra obavljaju ostalo, pa se krug sagradi u minuti i u minuti ponovno rastavi.

ℹ️
NULA MINI je dimenzionirana da ulazi u običan breadboard.
✅

U ovoj dokumentaciji naučit ćeš:

  • Što je breadboard i zašto se koristi
  • Kako su redovi i stupci unutar breadboarda spojeni
  • Kako ispravno postavljati komponente i žice

Što je breadboard?​

Breadboard je platforma za višekratnu upotrebu za gradnju elektroničkih krugova. Umjesto da komponente trajno zalemiš jednu na drugu, žice, otpornike, senzore i pinove mikrokontrolera utiskuješ u njegove rupice. Unutar breadboarda su metalne štipalice koje određene rupice električno spajaju međusobno.

To ti dopušta da:

  • Brzo mijenjaš spojeve
  • Lako ispravljaš greške
  • Komponente koristiš mnogo puta

Raspored breadboarda​

Breadboard isprva izgleda zbunjujuće, ali je raspored jednostavan. Ima dva područja:

1. Naponske vodilice​

Dugi redovi na lijevoj i desnoj strani breadboarda nazivaju se naponske vodilice (power rails). Obično su označene crvenom + i plavom - linijom.

  • Sve rupice u jednom stupcu naponske vodilice električno su spojene
  • Tipično se koriste za VCC (3.3V ili 5V) i GND

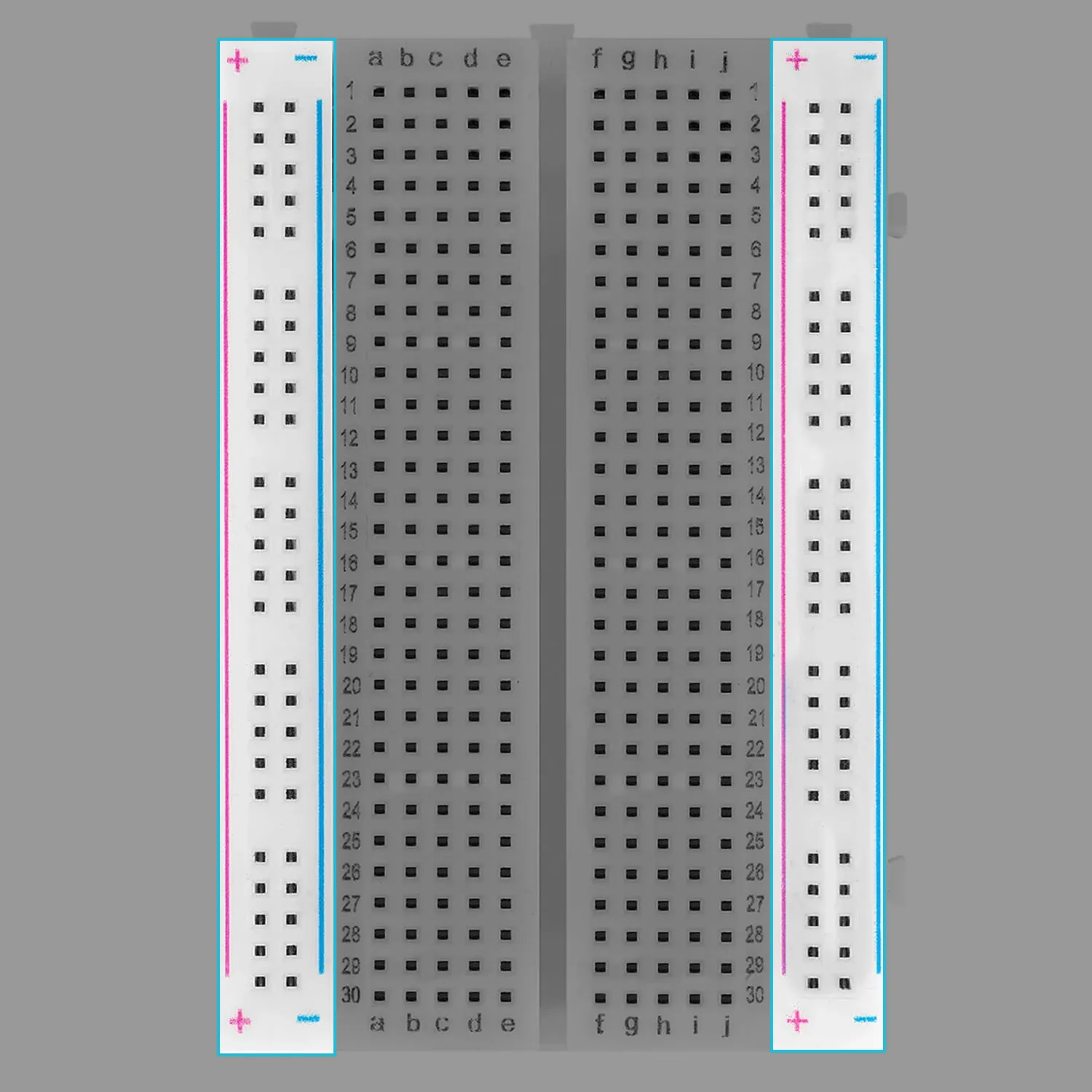

Naponske vodilice breadboarda istaknute
Naponske vodilice breadboarda istaknute
ℹ️
Naponske vodilice ponekad su prekinute u sredini. Ako nisi siguran, provjeri ispitivačem prohodnosti prije nego se na jednu osloniš.

2. Središnji pojasevi​

Sredina breadboarda je mjesto gdje ide većina komponenti. Podijeljena je središnjim kanalom, i taj kanal je važan.

  • Svaki red od 5 rupica je električno spojen
  • Red s jedne strane kanala nije spojen s redom koji mu je nasuprot s druge strane

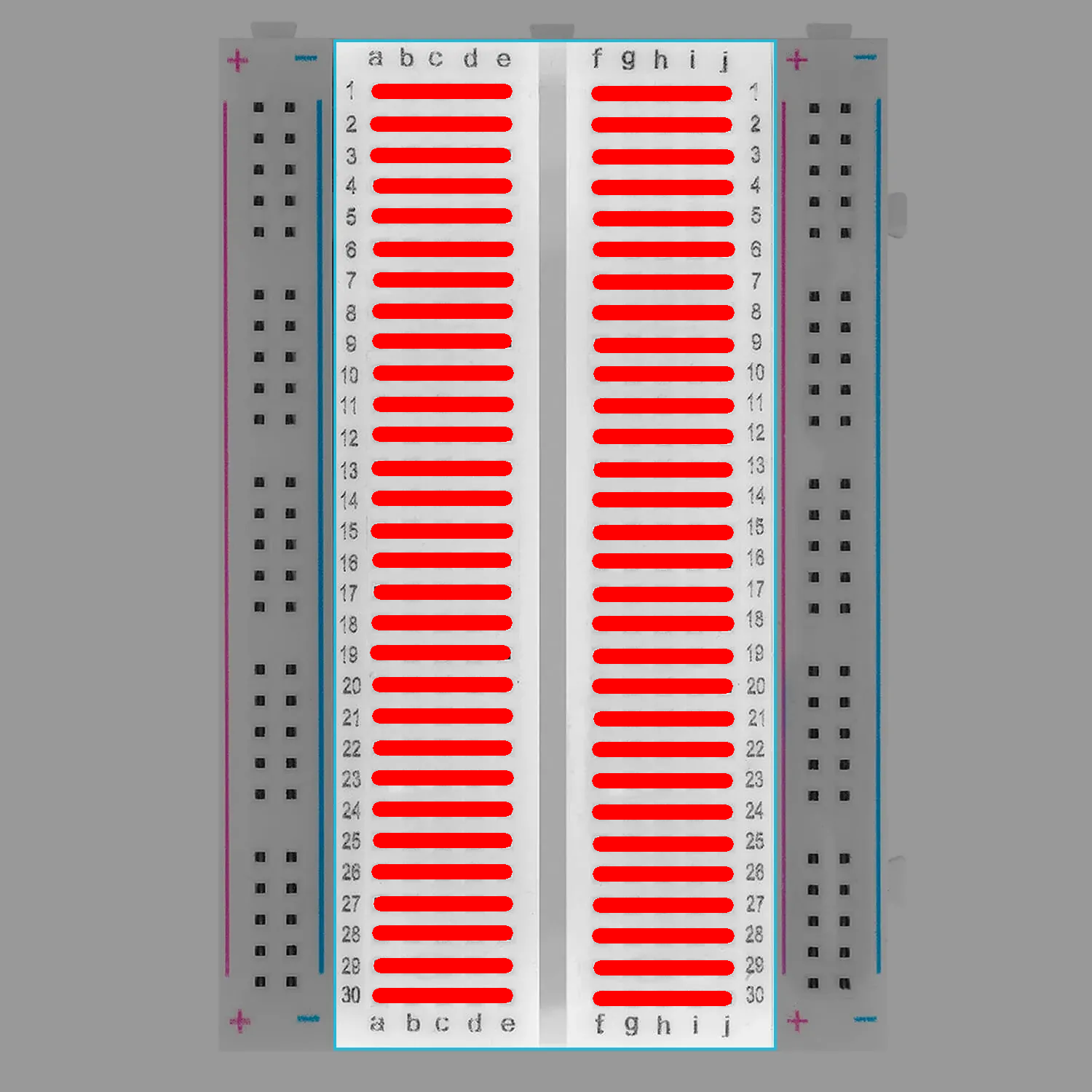

Središnji pojasevi breadboarda istaknuti
Središnji pojasevi breadboarda istaknuti, sa spojenim rupicama označenima crveno
ℹ️
Kanal je napravljen tako da komponente kao što su integrirani krugovi mogu sjediti preko njega, držeći svoje pinove električno odvojenima.

Kako spojevi rade​

Jedna stvar koju treba imati na umu prije nego počneš:

⚠️
Rupice spojene u istom redu električno su spojene, pa ako pinove iste komponente spojiš u istom redu, bit će u kratkom spoju. Na primjer, stavljanje obje nožice LED-ice u jedan red kratko ih spaja i oštećuje LED-icu.

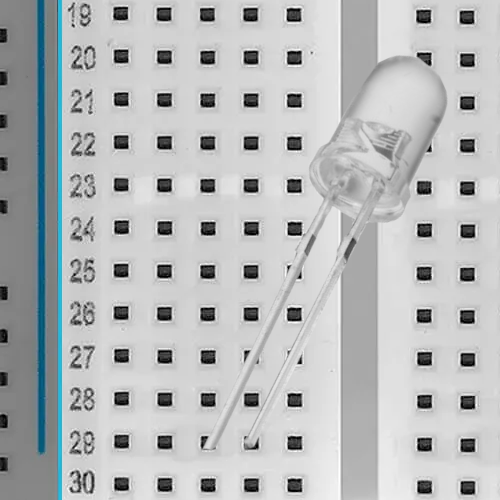

LED-ica s obje nožice u istom redu, kratko spojena
Obje nožice LED-ice u istom redu. To LED-icu kratko spaja i oštećuje je.

Primjer ispravnog spoja​

Da bi breadboard ispravno koristio, svaki pin komponente mora biti postavljen u različit red tako da nema električnih kratkih spojeva.

LED-ica sa svakom nožicom u svom redu
Ispravno postavljanje LED-ice. Svaki pin je u odvojenom redu, što dopušta struji da teče kroz LED-icu.

Ovdje LED-ica ima svoje dvije nožice u različitim redovima breadboarda. Jedan red ide na napajanje preko otpornika, u ovom primjeru na GPIO pin na NULA MINI, a drugi ide na masu. Struja tada mora proći kroz LED-icu, što ju sigurno pali.
